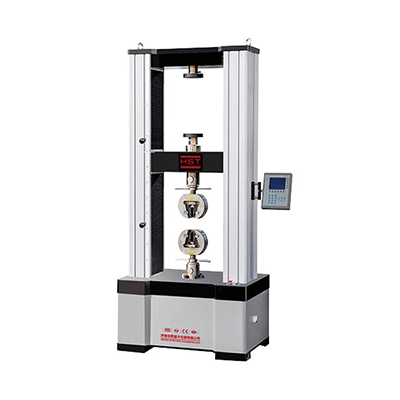

LN-S5000數顯式螺栓拉扭試驗機

LN-S5000數顯式螺栓拉扭試驗機

一．螺栓拉扭試驗機產品概述

數顯式螺栓拉扭試驗機也叫高強螺栓軸力扭矩（扭力）試驗機，是研制開發的新一代拉扭試驗機，由加載系統、傳動系統、螺栓夾具部分、數字式數據采集處理系統、液晶顯示器等組成，適用于對高強度螺栓連接副、扭剪螺栓等做靜態扭轉-拉伸力學的性能測試，可以實時顯示扭矩、軸向拉伸力等指標，并能計算扭矩系數K值。

本試驗機符合如下標準：

JB/T9370―2007《扭轉試驗機技術條件》

GB10128―2007《金屬材料室溫扭轉試驗方法》

GB/T1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》

GB/T3632-2008《鋼結構用扭剪型高強度螺栓連接副》

二．螺栓拉扭試驗機產品描述

主機：采用臥式框架結構，以保證整機具有很高的剛性。電機、減速機、扭轉傳感器、軸力拉伸裝置等在一個中軸線上；夾具采用優質合金結構鋼，經過熱處理后保證其使用壽命，試樣的安裝、拆卸方便、快捷。驅動系統：由電機減速機驅動，速度調節范圍寬，加載均勻、穩定。傳動系統：采用大扭矩減速器，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。測量顯示系統：該機采用高精度扭矩傳感器采集螺栓的扭矩，高精度軸力傳感器檢測螺栓的軸向力，試驗過程中同時顯示軸力和扭矩，自動計算扭矩系數K等。數據存儲：可以保存20組數據，并能隨時讀出和打印，可以通過RS232接口與計算機連接。
