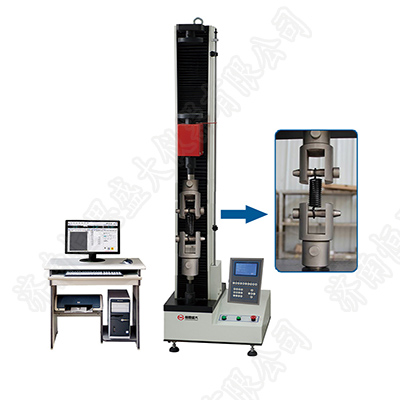

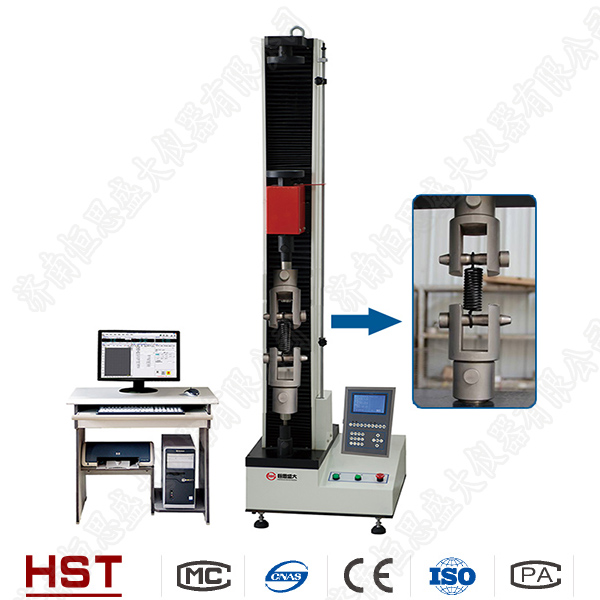

空氣彈簧位移曲線性能試驗機，依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。該系列試驗機是按照國標QC/T207-1996和JB/T8064.1~8064.2-96規定的氣彈簧試驗規范而設計制造的專用測試設備。
空氣彈簧位移曲線性能試驗機產品構成系統：
3.1主機：采用單臂式結構。
3.2傳動系統：由減速器、精密絲杠副及導向部分等組成。
3.3驅動系統：由交流伺服調速器極其電機實現系統驅動。
3.4測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。
3.5安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。
空氣彈簧拉壓/位移曲線性能試驗機主要技術參數：
1、樣式：?jiǎn)伪凼?
2、試驗力：500/1000/2000/5000N；
3、試驗力分檔：×1、×2、×5、×10、四檔;
4、試驗力準確度；±1%
5、位移分辨率：0.01mm；
6、位移測量準確度：±1%；
7、拉伸行程：700mm
8、壓縮行程：700mm
9、試驗行程：700mm
10、位移速度控制：0-300mm/min
11、位移速度控制精度：±1%；
14、試驗機尺寸：760*400*1700mm
